光學器件在精密光學系統、激光通信、紅外傳感、航天遙感等領域中扮演著核心角色。為了提升其穩定性、導電性、反射效率與環境適應能力，許多光學器件的金屬部分會進行鍍金表面處理。那么，為什么光學器件要選擇金作為表面處理材料?這一過程又包括哪些核心工藝步驟?在實際應用中存在哪些難點與應對策略?下面從多維度進行系統分析。

　　一、光學器件表面為何要鍍金?

　　優異的反射性能

　　金對紅外光和可見光特別是長波段光具有極高的反射率，尤其適用于紅外光學反射鏡、探測器窗口以及激光束控制系統。相比鋁或銀，金的反射率在850 nm以上的波段表現更加穩定。

　　化學穩定性強

　　金不易氧化、不易被潮濕或腐蝕性氣體侵蝕，可顯著提升器件的環境適應性和長期工作可靠性。對要求壽命長、工作環境苛刻(如太空、海洋、硫化氣體環境)的光學設備尤其關鍵。

　　導電性和熱穩定性

　　部分光學元件需要承擔接地、屏蔽、電接觸等功能，金的良好導電性與低接觸電阻可保障電性能的穩定輸出。同時，金在高溫下不易擴散，適合熱環境應用。

　　與焊接、鍵合兼容

　　對于光電一體器件，金面層便于與金絲、銀漿、焊料或?qū)щ娔z連接，是實現結構封裝、電信號互連的理想接口層。

　　表面裝飾與一致性

　　對于外觀有統一色澤和高精度表面要求的光學系統，金層提供柔和而統一的反光效果，也利于表面缺陷檢測與裝配識別。

　　二、哪些光學器件會用到鍍金處理?

　　紅外反射鏡與準直器件

　　如CVD ZnSe基底或金屬基底的反射鏡，鍍金后能實現>98%的反射效率，廣泛用于紅外熱像儀、氣體分析儀、激光雷達等。

　　激光系統內壁與導光結構

　　部分金屬結構如腔體壁面、光束限位器等，會因激光高能量照射而需要金層保護，避免氧化、燒蝕。

　　微光學組件與MEMS器件

　　如微反射器陣列、移動反射鏡、光快門等微結構元件常采用鍍金層進行光電功能集成與結構防護。

　　光電探測器封裝表面

　　傳感器封裝殼體、引線框架與管殼的金層，兼顧焊接、電連接與光學窗口的穩定性。

　　激光通信終端組件

　　鍍金表面用于反射調制器件、束流整形結構，以及受控反射的航天窗口或激光接收表面。

　　三、常用基材及其前處理方式

　　光學器件的結構基體材料各異，金屬、陶瓷、玻璃、半導體材料均有應用。不同材料決定了鍍金前處理的復雜性：

　　金屬基材(鋁、銅、不銹鋼、鈦)

　　優點：導電性好，可直接電鍍。

　　難點：表面氧化快，需預處理除氧膜;鈦類材料需特殊活化(如氫氟酸體系)。

　　工藝：脫脂 → 酸洗 → 活化 → 打底層(如鎳) → 鍍金。

　　陶瓷與玻璃基體(如Al?O?、AlN、石英)

　　優點：熱穩定性強，尺寸穩定。

　　難點：不導電，需濺射種子層或使用化學鍍方式。

　　工藝：表面粗化 → 粘結層(如Ti、Cr) → 導電層(如Ni) → 鍍金。

　　半導體基材(硅、砷化鎵等)

　　多用于探測器與紅外器件，必須控制界面清潔與應力。

　　工藝偏向于PVD + 電鍍或全濺射疊層。

　　四、典型鍍金工藝流程解析

　　以下以金屬件為例說明電鍍金的標準流程，便于理解全鏈條工藝節點：

　　前處理階段

　　脫脂：清除加工殘油、手印等污染物，使用堿性清洗液。

　　酸洗/活化：去除金屬氧化膜，提高金屬活性。對于不同材料匹配不同酸液。

　　表面粗化：輕微蝕刻可提高鍍層附著力。

　　底層鍍(一般為鎳)

　　功能：阻擋擴散、提供均勻?qū)щ姳砻妗?/p>

　　可選擇電鍍鎳或化學鎳(Ni?P)，視器件結構復雜程度決定。

　　金層電鍍

　　電鍍金浴常為氰化物體系或亞硫酸鹽體系。

　　金層厚度一般控制在0.5–2 μm之間，視功能要求選用軟金(鍵合、反射)或硬金(耐磨、電接觸)。

　　漂洗與干燥

　　純水多級漂洗，確保殘液清潔;熱風或真空干燥防止水漬殘留。

　　后處理(可選)

　　氣氛退火或低溫烘烤，用于釋放內應力、驅除吸附氣體。

　　五、金層性能的關鍵指標

　　為了保證光學器件長期穩定運行，鍍金層必須滿足以下關鍵性能參數：

　　附著力

　　采用劃格法、剝離試驗或拉力測試確認金層不會脫落。

　　附著力不足常由底層污染、活化不足或鎳層孔隙引起。

　　表面粗糙度與光潔度

　　光學反射面要求表面Ra低于0.05 μm;粗糙度高會造成光斑擴散、反射不均。

　　金層純度與厚度一致性

　　純金含量應超過99.9%，以避免光譜響應偏移。

　　厚度一致性直接影響反射效率與電性能。

　　光譜反射率

　　在指定波長(如1064 nm、1550 nm等)測定反射率;部分高端應用要求>98%。

　　環境穩定性

　　需通過高溫高濕、鹽霧、SO?氣體等加速老化測試，檢驗金層抗腐蝕能力。

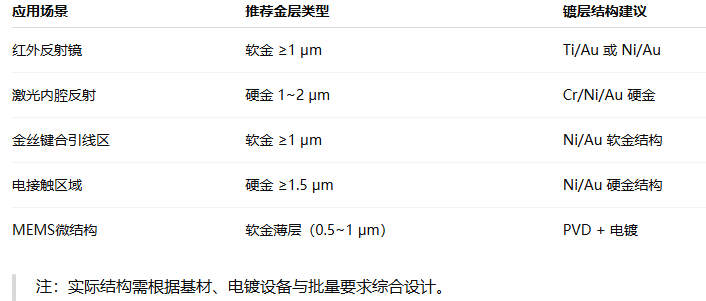

　　六、不同功能需求下的金層類型選擇

　　七、常見問題與工藝應對措施

　　金層起泡或脫落

　　原因：底層污染、鍍層內應力大。

　　對策：加強表面前處理、控制鎳層應力、優化金層厚度與速率。

　　金層變色或污染

　　原因：硫污染(如包裝材料)或電鍍后殘留未清潔。

　　對策：避免硫橡膠、紙盒，電鍍后快速純水清洗與封裝。

　　反射率不達標

　　原因：金層粗糙、純度差、表面微氧化。

　　對策：優化電鍍參數、定期更新金浴、保持鍍后潔凈封存。

　　金絲鍵合斷裂

　　原因：金層太薄或雜質沉積。

　　對策：確認金厚度≥1 μm，定期拉球/鍵合測試，清潔度控制。

　　八、封裝、清洗與存儲注意事項

　　鍍金后的光學器件應避免手指直接接觸，使用無塵手套操作。

　　清洗時使用高純異丙醇或無水乙醇，不可用酸性溶液。

　　存儲環境應為干燥、避光、無硫氣體場所，溫度<30℃，濕度<50%。

　　長期儲存建議使用真空袋、干燥劑并定期檢查金層外觀。

　　光學器件的鍍金處理，不僅是提升性能的“最后一道工序”，更是決定器件長期穩定性和環境適應能力的重要保障。選用合適的底層結構、控制合理的金層類型與厚度、確保清潔度和附著力，是實現高質量鍍金效果的關鍵。同時還需結合具體光學波段、封裝方式、后續焊接鍵合等因素綜合考量，才能在實際應用中發揮出金層的最大價值。對于高端定制器件，建議在設計階段即明確鍍金結構與工藝規范，以確保鍍層功能與整體系統性能的一致性。
